广东清远中电华瑞台体特性总结
总结
- 此台体没有无线接收机和发射机，但是发送的关联确认链路类型是无线，需注意。
- 此台体测试 STA 透传时，要求将上行帧的
FE 过滤掉。
- 此台体中央信标中带的 CCO 地址（
00a193061738）和抄表帧的源地址（000000000003）不一致。
- 此台体测试 CCO 频段探测时，仅添加 1 个档案测试，要求满足测试。
- 此台体测试 CCO 功率谱密度时，要求上电到串口响应时间在 5 秒内，否则测试失败。从台体时间打印看，当前大约在 5 到 6 秒之间。

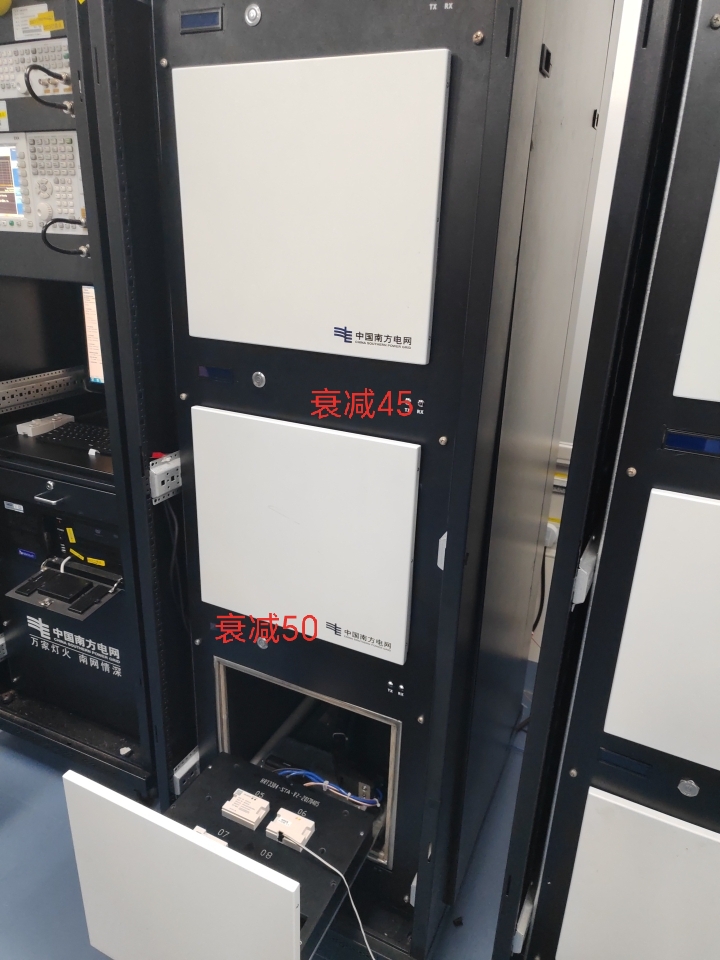

- 此台体测试 STA 灵敏度时，隔离不好，周边干扰较多。
- 此台体若收到错误信息，可能会导致台体卡死，或者直接判定失败。比如代理变更请求相位范围要在
0~3，钜泉的频段内探测符号数填错时，也会导致台体卡死。
- 此台体测试离线指示时，台体会先等待组网。组网完成后，先抄表二采（1 跳）和 STA（2 跳），要求都成功；然后给 STA 发送延迟离线指示 20 秒；在发送后的第 13 秒抄读二采和 STA，要求都抄表成功；第 23 秒再次抄读二采和 STA，要求二采抄读成功、STA 抄读失败。
- 此台体测试二采二跳节点入网时（二采作为 1 跳，STA 作为 2 跳），多个厂家（中宸、钜泉、友讯达）STA 均收不到信标，均需要将二采功率放大才可以。
特性记录
1. CCO 功率谱密度测试失败
- 台体要求上电后 5 秒内就下发清除档案。若未应答，则测试失败，也就是 CCO 需要在 5 秒内完成上电启动并让串口开始工作。
- 修改方案一：优化
BOOT，减少上电启动时间。
- 修改方案二：上电后优先启动串口缓存机制。此方案属于临时方案，后期仍需继续优化。
2. CCO 频段探测失败
- 原因一：台体测试时仅添加 1 个从节点，而我司现有 CCO 代码实现中，若组网未完成则不进行频段探测。没有节点入网时，组网会一直处于未完成状态，从而导致测试失败。后续已将“组网未完成不启动频段探测”的限制去掉，是否长期采用该方案仍需结论。
- 原因二：若有频段 1 的节点发起关联请求，CCO 需要将整个网络切到频段 1；但切频段前先检查“所有节点是否均已入网”，会直接退出频段探测，导致未发送网络频段切换帧而失败。后续修改为“若有频段 1 节点发起关联请求，先判断是否切频段，再检查是否所有节点均已入网”，修改后测试通过。
3. 台体模拟 CCO 发送关联确认帧时链路类型为无线
- 现象：台体模拟 CCO 发送关联确认帧时，链路类型为无线。
- 修改方案一：PCO 收到子节点的关联确认帧时，载波和无线都发送关联指示帧。
- 修改方案二：STA 收到关联指示后，若链路类型和发起关联请求时不一致，则以发起关联请求的链路类型为准。
4. STA 透传测试失败
- 问题现象：上行帧需要将
FE 过滤掉。台体中央信标中带的地址是 00a193061738，但是抄表时源地址是 000000000003。
- 修改方案一：过滤抄表应答帧的
FE。
- 修改方案二：确保上行时的源地址和下行帧的源地址一致。
5. STA 灵敏度接收测试不稳定
- 原因：周边干扰太多，导致模块进入透传后收到了很多其他网络的帧，从而测试失败。进入透传模式后，增加其他网络过滤后，可以稳定通过测试。
- 处理方案：进入测试模式后，不再下发绑表帧。
6. STA 代理变更测试失败
- 原因一：台体发送的链路类型错误，导致和 STA 发起关联请求的链路类型不一致，从而被按非法报文过滤。
- 原因二：STA 处于 1 跳评估时，会依次评估出三种可能相位；但代理变更请求中直接填写了原始数据，导致取值不在
0~3 范围内。
7. STA 抗频偏测试失败
- 原因一：收敛次数从 1 改为 0。
- 原因二：
85ppm 改为 200ppm。
8. 二采测试 STA 站点离线指示失败
- 场景：二采作为 1 跳节点，STA 作为 2 跳节点。
- 原因一：STA 收到延迟离线指示后，一直刷新时间，导致一直无法离线。
- 原因二：测试用例要求离网节点抄表失败，因此是否需要增加“收到离线指示或延迟离线指示后，在固定时间内抄表不应答”的逻辑。
- 原因三：二采抄表本身存在问题。程序中有 1 个标志只给单三相模块使用，二采本不应使用，但判断时二采也进入了该分支，导致进入异常流程。
- 原因四：二采作为 1 跳节点时，收到台体模拟 CCO 下发给二采子节点 2 跳 STA 的关联确认，其链路类型为错误的无线类型，导致二采收到发给 2 跳 STA 的抄表帧时优先走无线链路，抄表时延过长而失败。此测试项中，发送 20 秒延迟离线指示后，第 13 秒抄读 2 跳节点要求成功，第 23 秒抄读 2 跳 STA 要求失败。实际过程中，二采收到抄表帧后先发往无线链路，约 8 秒后才切到载波链路，此时已经接近
13 + 8 = 21 秒，2 跳 STA 已经离线，因此抄读失败。
9. 二采 2 跳组网失败
- 场景：1 跳节点为二采，2 跳节点为 STA。
- 原因：STA 收不到二采发出的信标。
- 修改方案：二采功率放大到 10。测试时放大到 6 也可以完成组网。
修改方案
1. CCO 要求 5 秒内完成上电启动和串口准备好工作
- 结论：
iap 和工厂测试模式改为并行模式，波特率改为串口默认波特率。
2. CCO 修改为未完成组网时就可以启动频段探测
- 结论：当全网 STA 均在频段 1 工作时，会出现无法组网的情况，需增加测试用例。
- 修改方案：没有节点入网时，超时后也变为组网完成状态。
3. PCO 收到子节点的关联确认帧时，载波和无线都发送关联指示帧
4. STA 收到关联指示后，若链路类型和发起关联请求时不一致，以发起时的链路类型为准
5. STA 过滤抄表应答帧的 FE
- 结论：按此实施。下行抄表帧如果带
FE 时，设备不响应时需要做切换，并增加过滤。
6. 抄表帧时确保上行时的源地址和下行帧的源地址一致
7. 进入透传模式后，是否增加其他网络（NID 非 0）的过滤
8. 进入测试模式后，不再下发绑表帧
11. PCO 收到子节点的关联确认时，若链路类型和发起关联请求时不一致，是否要以发起时的链路类型为准
12. 测试用例要求离网节点抄表失败，是否需要增加收到离线指示或延迟离线指示后固定时间内抄表不应答的逻辑
- 结论：增加收到离线指示或延迟离线指示后 30 秒内不支持离线抄表，后续再支持。
13. 频偏同步的收敛次数在量产时是否可以为 0
- 结论：需要大环境验证，或者增加 CCO 地址过滤。
14. 供货程序中的二采是否可以直接将功率设为 10
